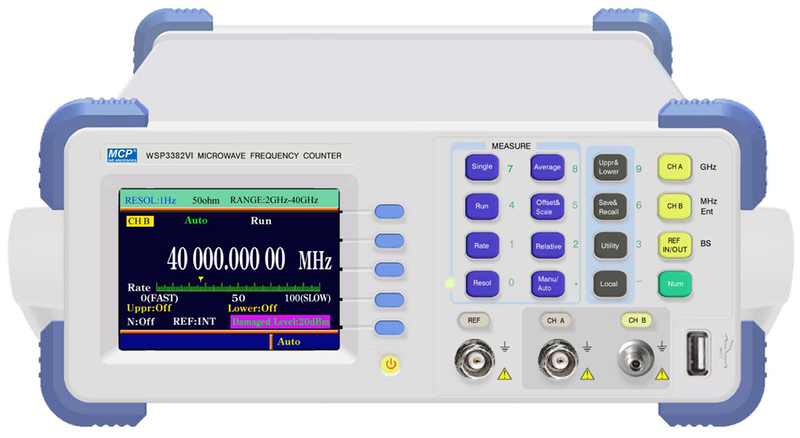

WSP3382

MICRO WAVE FREQUENCY COUNTER


Features

.Measure frequency up to 40GHz

.Dynamic and wide measure range

.High accuracy and high performance

.Advanced design, compact and plastic die-casting

.Reliability MTBF>8000h

.3.5 inch QVGA color LCD and soft keys

.Automatic and manual frequency measurement

.USB interface and GPIB optional


Technical Data
CH A
1MΩ impedance
Measure frequency range10Hz~80MHz
Resolution1Hz, 10Hz, 100Hz, 1kHz, 10kHz, selectable and 9 digits/s
Input sensitivity30mVram
Max. input level1Vrms (+13dBm)
Damage level3Vram(+23dBm)
50Ω   impedance
Measure frequency range60MHz~3GHz
Resolution1Hz, 10Hz, 100Hz, 1kHz, 10kHz, selectable and 9 digits/s
Input sensitivity25mVram (-20dBm)
Max. input level1Vrms (+13dBm)
Damage level3Vram(+23dBm)
CH B
Measure frequency range

2GHz~9GHz (WSP3382 I)

2GHz~12.4GHz (WSP3382 II)

2GHz~18GHz (WSP3382 III)

2GHz~20GHz (WSP3382 IV)

2GHz~22GHz (WSP3382 V)

2GHz~26.5GHz (WSP3382 VI)

2GHz~36GHz (WSP3382 VII)

2GHz~40GHz (WSP3382 VIII)

Input sensitivity

≤-25dBm (2GHz~12.4GHz)

≤-20dBm (12.4GHz~18GHz)

≤-15dBm (18GHz~26.5GHz)

≤-10dBm (26.5GHz~40GHz)

Input impedance
50Ω
Max. input level
+7dBm
Damage level
+20dBm
Input SWR
≤3.5(2GHz~40GHz)   typical
Time base
10MHz
Frequency stability
1×10-8/day
Power supply100~240VAC 47~ 63Hz
Dimensions(W×H×D)265×104×375mm
Weight3kg
